پارامترهای ترمز مکانیکی

محدوده آزاد شدن ترمز مکانیکی

هر درایوی برای آزاد نمودن ترمز مکانیکی موتور، چند شرط شامل جریان ، گشتاور و فرکانس را کنترل می کند، به عنوان مثال در لحظه راه اندازی با افزایش تدریجی فرکانس خروجی درایو، هرگاه پارامترهای فوق، به مقدار تنظیم شده برسند، ترمز مکانیکی باز می شود. باید دقت شود تنظیم دقیق این پارامترها بسیار اهمیت دارد. به عنوان مثال اگر شرط باز شدن ترمز، رسیدن فرکانس به عدد خاصی باشد، حال اگر این فرکانس بالا تعریف شده باشد ( مثلا 5 هرتز) تا رسیدن به این فرکانس ترمز همچنان بسته می ماند و با باز شدن ان به علت اینکه فرکانس به 5 هرتز رسیده است یک حرکت جهشی ناگهانی ایجاد می شود. و اگر مقدار بسیار پایین تعریف شود و ترمز الکتریکی میز فعال نشده باشد پیش از آن که موتور گشتاور لازم برای حرکت را به دست آرود ترمز مکانیکی باز شده، موجب حرکت ناخواسته موتور ( پس زدن کابین ) می گردد.



محدوده بسته شدن ترمز مکانیکی

مانند توضیحات بالا، در هنگام توقف نیز، بسته شدن ترمز مکانیکی وابسته به شرایطی است که هر کدام از پارامترهای مربوطه دارند. به عنوان مثال اگر شرط بسته شدن ترمز فرکانس خروجی درایو باشد، و مقدار آن یک هرتز تنظیم شده باشد، تا زمانی که فرکانس خروجی به یک هرتز نرسیده باشد ترمز مکانیکی بسته نخواهد شد.



تاخیر در باز و بسته شدن ترمز مکانیکی

در برخی درایوها ، بدون در نظر گرفتن شرایط ذکر شده در بالا، تنها با استفاده از یک تاخیر پس از فرمان راه اندازی، ترمز زا آزاد کرده، به صورت اتوماتیک پارامترهای فرکانس و گشتاور و ... را کنترل می کند و در هنگام توقف نیز با اعمال یک تاخیر دیگر ترمز مکانکی را می بندد.



پارامترهای ترمز الکتریکی

تزریق جریان dc در لحظه استارت  :

در لحظه استارت موتور، پیش از با شدن ترمز مکانیکی، درایو یک جریان dc را به موتور تزریق می کند تا موجب قفل شدن روتور می شود، سپس ترمز مکانیکی را باز کرده، بتدریج فرکانس را افزایش می دهد، این عمل باعث یک استارت نرم در موتور می شود، برای این قسمت معمولا دو پارامتر زیر تنظیم می شود :



- مقدار جریان DC در لحظه استارت v1 معمولا برابر با درصدی از جریان نامی موتور ویا بر حسب آمپر می باشد.



- مدت زمان تزریق جریان DC در لحظه استارت t1 که بر حسب ثانیه می باشد.





تزریق جریان dc در لحظه توقف :

در لحظه توقف موتور نیز ، ابتدا یک جریان DC تزریق می گردد و بعد از متوقف شدن کامل موتور، فرمان بسته شدن ترمز مکانیکی صادر می گردد. در این قسمت نیز دو عامل مقدار جریان و مدت زمان تزریق جداگانه قابل تنظیم می باشد، در  بعضی درایوها تزریق جریان DC به صورت اتوماتیک بعد از برداشتن فرمان سرعت آغاز میگردد، البته به شرط فعال بودن پارامترهای مربوطه ، اما در بعضی دیگر باید فرکانس آغاز تزریق جریان DC را مشخص کرد و هرگاه فرکانس خروجی درایو کمتر از آن مقدار شد تزریق آغاز می شود.



نکته : در اعمال جریان DC نباید زیاده روی کرد زیرا اعمال جریان زیاد باعث داغ شدن موتور و همچنین مصرف انرژی بی مورد می شود، در بعضی شرایط حتی بدون اعمال جریان DC نیز می توان موتور را تنظیم کرد تا حرکت مناسبی داشته باشد.





پارامترهای درایو

منحنی حرکت و پارامترهای مربوطه

مجموعه پارامترها که در هر درایو موجود است را می توان به چند گروه کلی دسته بندی کرد. اگرچه نام آنها در درایوهای مختلف متفاوت است اما عملکردشان مشابه می باشد.



پارامترهای اصلی

پارامترهای اصلی شامل پارامترهای مشخصات پلاک موتور آسانسور  می باشد و باید قبل از از هر تنظیمی این مشخصات خوانده شده، در درایو تنظیم شوند. این پارامترها عبارتند از :



1. ولتاژ نامی موتور (nominal voltage)

با توجه به این که موتورهای آسانسور معمولا به صورت ستاره استفاده می شوند ولتاژ حالت ستاره وارد می شود.



2. جریان نامی ( nominal current)

با توحه به اتصال موتور جریان نامی در حالت ستاره و سرعت تند وارد می شود.



3. سرعت نامی  nomimnal speed)

در صورت استفاده از موتور دو سرعته ، اتصال درایو به سرعت تند موتور انجام می گیردو

سرعت نامی آسانسور که روی پلاک موتور نوشته می شود ممکن است مقدار مناسبی نباشد و لزومی ندارد که حتما سرعت نوشته شده روی پلاک وارد گردد، بلکه این سرعت باید به صورت تجربی و مقداری وارد شود که سرعت آسانسور در دو جهت بالا و پایین یکی بود آسانسور بدون لرزش حرکت نماید.



4. فرکانس نامی (nominal frequency)

درایوها اکثر قابلیت راه اندازی موتورها را تا چند برابر فرکانس نامی دارند، و باید دقت شود وارد نمودن اطلاعات اشتباه در این قسمت موجب چرخاندن موتور به شکل خطرناک میشود، البته درایو ها به صورت پیش فرض ماکزیمم فرکانس خروجی را روی 50 یا 60 هرتز تنظیم می کنند. این مقدار در این 50 هرتز است.



5. ضریب توان (power factor)



6. تعداد قطب های موتور (motor poles)

تعداد قطب که به صورت زوج نوشته میش ود بیشتر در موتورهای سنکرون اهمیت دارد.



7. توان موتور ( power)

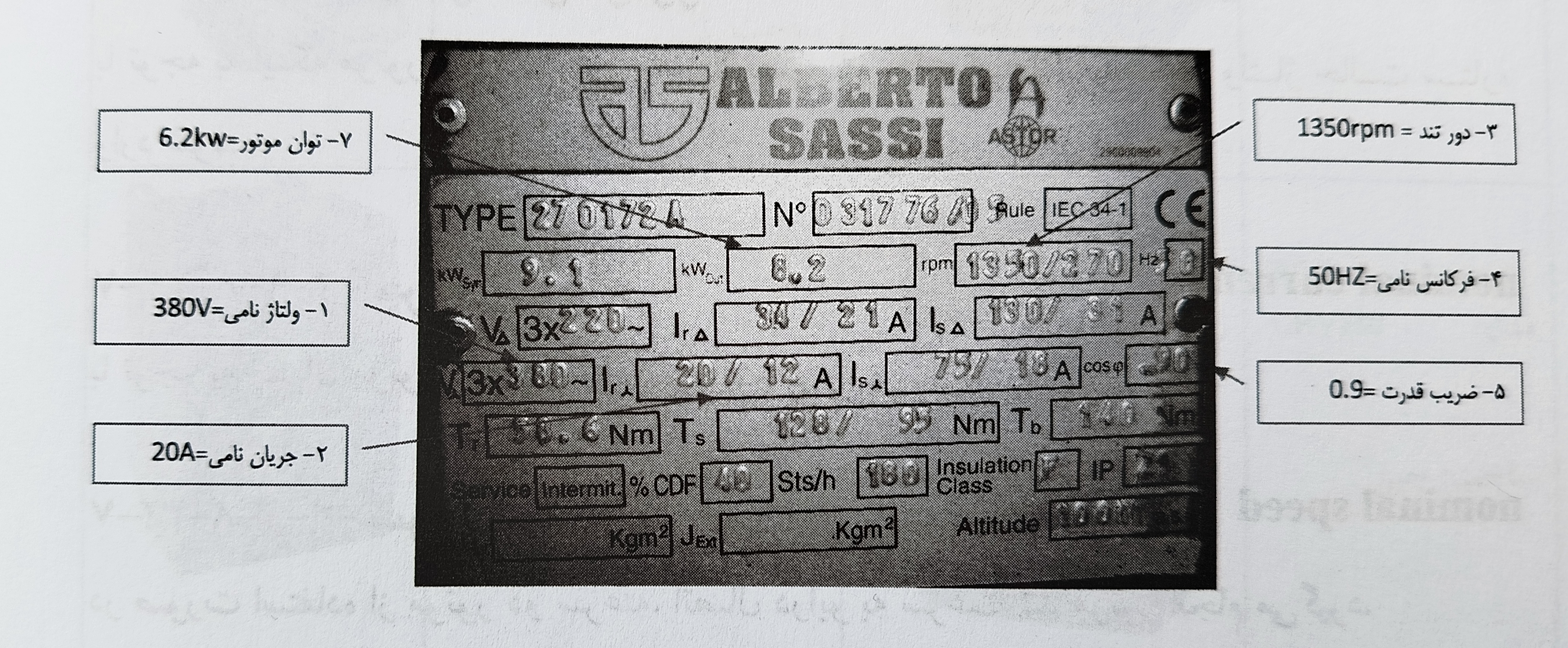

توان موتور الکتروموتور مهم است و با توجه به ضریب قدرت و توان ورودی محاسبه می شود. در مثال زیر هر دو توان بر روی پلاک ثبت شده است ولی معمولا فقط توان خروجی ( توان مکانیکی ) بر روی پلاک درج می گردد.



نکته مهم : در هنگام سیم کشی درایو دقت شود که به هیچ وجه برق تغذیه شبکه ، به خروجی درایو متصل نگردد، زیرا این کار قطعا باعث صدمه دیدن درایو می گردد.







پارامترهای کنترل سرعت

این پارمترها مقادیر سرعت آسانسور است که در برخی درایوها به صورت فرکانس HZ و در برخی دیگر به صورت متر بر ثانیه وارد می شوند. هر درایو ، ورودی هایی برای انتخاب سرعت به صورت دیجیتالی دارد، این امکان اجازه انتخاب چندین سرعت طبق مطالب زیر را می دهد. معمولا در کاربرد آسانسوری از 3 سرعت استفاده می شود که شامل سرعت تند، سرعت دور اندازی یا سرعت کند و سرعت رویزیون می باشد.



1. سرعت نامی ( full speed)

این پارامتر سرعت نامی کابین را تعربف می کند و بر حسب متر بر ثانیه و یا هرتز می باشد و برابر است با حداکثر سرعت موتور در فرکانس نامی آن به عنوان مثال در یک آسانسور معمولی ، حداکثر مقدار قابل انتخاب یک متر بر ثانیه است و اگر این مقدار کمتر انتخاب شود درایو حداکثر سرعت موتور را به آن مقدار محدود می کند.



2. سرعت کند

این سرعت پس از رسیدن به مکان دوراندازی انتخاب می شود و تا زمان رسیدن به تراز طبقه ادامه پیدا میکند.



3. سرعت رویزیون

سرعتی است که برای حرکت در حالت رویزیون انتخاب می گردد، حداکثر سرعتی که استاندارد مجاز دانسته، 0/63 متر بر ثانیه می باشد. ولی معمولا برابر 0/25 متر بر ثانیه تنظیم می گردد.



4. سرعت های میانی

این سرعتها ، برای فواصل کوتاه مانند یک طبقه ، در آسانسورهای پرسرعت استفاده می گردد. برای مثال در یک آسانسور با سرعت 2/5 متر بر ثانیه برای پیمودن یک طبقه 3 متری این سرعت ( حدود 1 متر بر ثانیه ) انتخاب می شود.



5. ورودی های انتخاب جهت

معمولا درایوها ، یک یا دو ورودی دیجیتال برای انتخاب جهت حرکت موتور وجود دارد، با انتخاب هر کدام از آنها، درایو جهت حرکت خود ذا انتخاب می کند. توضیح این  که انتخاب جهت حرکت به تنهایی منجر به حرکت نشده، بلکه باید هماره انتخاب یکی از سرعت ها باشد.
