نصب کف کابین (بدون لرزه گیر) :

1 - در این نوع از کابین کف به صورت یکپارچه در کارخانه ساخته شده و سپس به داخل چاه منتقل می شود و مستقیما به روی یوک پایین (بدون استفاده از لرزه گیر) قرار می گیرد و پیچ و مهره می شود. این روش عمدتا در آسانسورهای باربر کاربرد دارد.



2 - کف کابین دارای بخش های مختلفی است، ورق آهنی ضخیم (حداقل بهضخامت 2/5 میلی متر) که روی یوک کابین قرار می گیرد و کاملا مهار می شود و یک لایه چوب از جنس نئوپان (MDF) برای زیرسازی و صداگیری بر روی آن به ضخامت حداقل 3 سانتی متر مورد استفاده قرار می گیرد.

در کابین بابر، کف آن در نهایت از کف پوش فلزی آج دار پوشیده می شود.



3 - در آسانسور باربر بزرگ و سنگین، در کف کابین همانطوری که ذکر شد از صفحه فولادی (عوما آجدار) استفاده می شود. کف آن به طور مستقیم به زیرسازی جوشکاری می شود. این روش توسط یعضی از سازندگان حتی برای کابین آسانسور مسافربر نیز به کار میرود.



لازم به تذکر است که در آسانسورهای باری خاص که برای ظرفیت های سنگین مورد استفاده قرار می گیرند، کف کابین به طور خاصی طراحی شده و مطابث دستورالعمل های مربوطه ساخته می شوند.





4 - در کابین هایی که فاقد لرزه گیر هستند، کف کابین مستقیم به روی یوک کابین می نشیند و توسط جوشکاری یا پیچ و مهره (قبلا محل نصب با مته کاری سوراخ شده است) قطعات به یکدیگر محکم می شوند.



5 - پس از قرار گرفتن کف کابین در محل خود روی ناودانی های یوک پایین، قبل از محکم کردن در محل خود آن را نسبت به چارچوب و آستانه درب طبقه تنظیم کنید. در صورتیکه کف کابین سنگین باشد نیاز به بالابر زنجیر دستی است تا آن را به طور دقیق به محل خود منتقل کند.



6 - پیچ و مهره های کف کابین را در داخل سوراخ های پیش بینی شده قرار دهید و به صورت کامل نبندید (شل ببندید). از پیچ و مهره های شش گوش به همراه واشر استفاده کنید.



7 - کف را با یوک پایین قاب کابین تراز کنید و با خط تراز آستانه درب ورودی طبقه گونیا کنید.

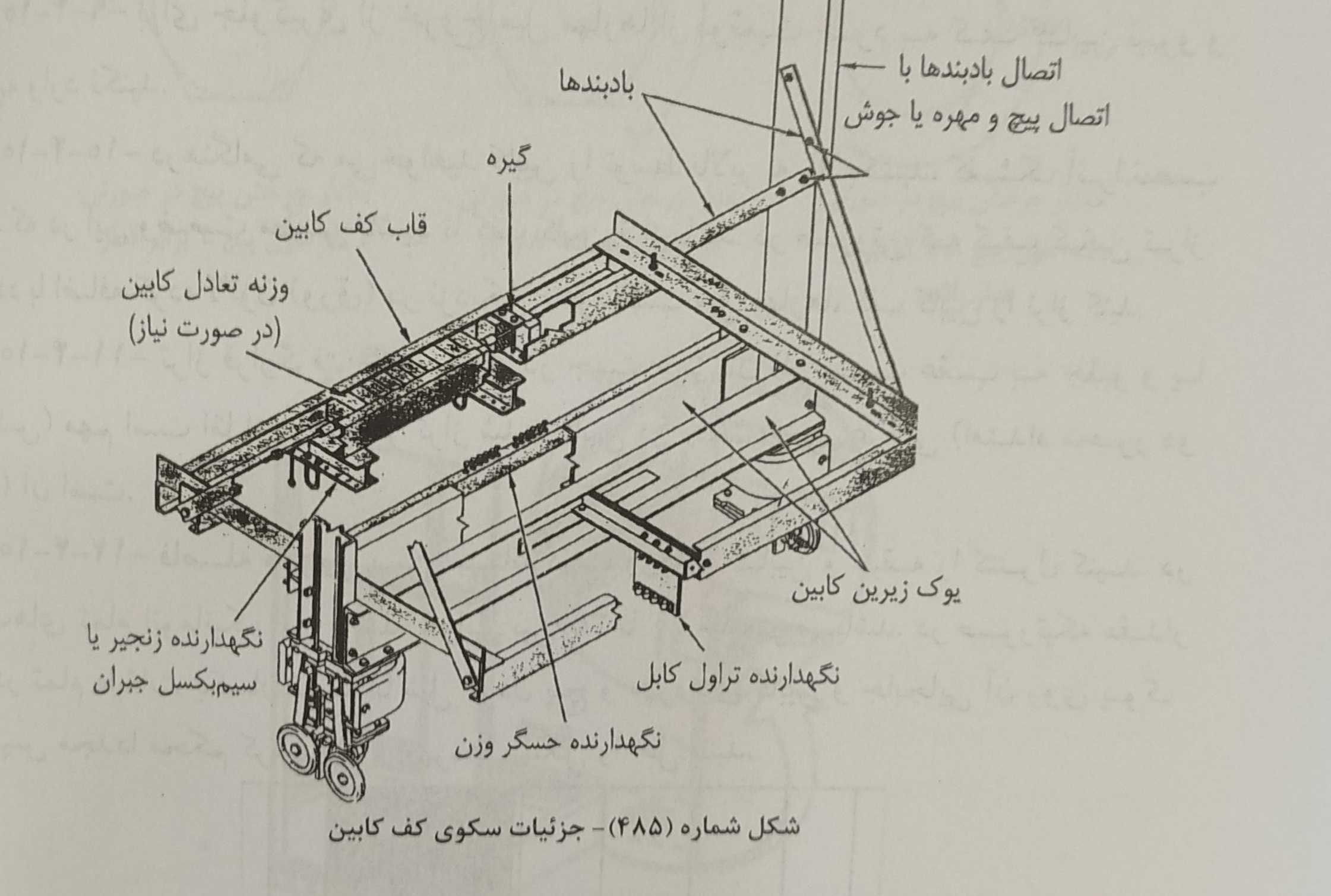

8 - میل مهارها (بادبند) را روی ستون های عمودی قاب یوک در محل پیش بینی ان قرار داده و ببندید و سپس به کف کابین پیچ و مهره کنید.



9 - برای جلوگیری از خروج میل مهارها از موقعیت خود به کف کابین نیرو و ضربه وارد نکنید.



10 - در هنگامی که میخواخید کالین را توسط بالابر به بالا بکشید، کفشک آن را نصب کنید که در این وضعیت مطمئن باشید تا کف کابین تراز باشد. در صورتی که کف کابین تراز نگردد با اضافه کرده ، لاتون ( ورق) در نزدیکی محل نصب میل مهارها ، کف کابین را تراز کنید.



11 - تراز قرار گرفتن کف کابین در جهت عمق آن ( از سمت عقب به جلو و یا بلعکس) مهم است اما از آن مهم تر تراز شدن کابین در جهت محور عرضی ( امتداد محوردو ریل ) آن است.



12 - فاصله هوایی بین آستانه درب وردی کابین و طبقه را کنترل کنید. در درب های تمام اتوماتیک این فاصله هوایی بین 30 تا 35 میلی متر می باشد. در صورتیکه مقدار آن در تمام طبقات یکسان نباشد با شل کردن پیچ و مهره های کابین و جابجایی آن روی یوک و سپس مجددا محکم کردن پیچ و مهره ها مشکل را حل کنید.



14 - برای حفاظت از پوشش نهایی کف کابین ( در صورتی که از کف پوش یا سنگ استفاده شود) عملیات اجرایی آن را تا لحظه آخر به تاخیر بیاندازید و یا به توسط کف پوش مقاوم دیگری آن را محافظت کنید.



- نصب کف کابین ( به همراه لرزه گیر ) :

1- در این نوع از کابین در نصب سکوی کف آن به یوک پایین ار لرزه گیرها استفاده می شود و عموما به همراه قاب مخصوص خود به کار می رود.

معمولا با پیچ و مهره کردن لرزه گیرهای لاستیکی یا فنری به روی یکقاب ( قاب از نبشب فلزی است که سطح آن به سمت پایین قرار می گیرئ) برای مستهلک کردن تکان خای کابین استفاده می شود.





در آسانسورهای پرسرعت (V>4m/s) بالانس استاکیکی کابین و ایجاد نرمی حرکت بخصوص به دلیل استفاده از کفشک های غلطکی و جلوگیری از تحت فشار قرار گرفتن آنها در هنگام حرکت کابین از اهمیت خاصی برخوردار است.

برای این منظور از قطعات (وزنه) تعادل در قاب سکویی در کف کابین جاسازی می شوند و در داخل قاب مخصوص قرار می گیرند، استفاده میش ود. این وزنه ها از قطعاتی ساخته می شوند که به مقدار قرار می گیرند.

وزن این قاب ها ( در کابین های با عمق زیاد) تا حد 150 کیلوگرم نیز می رسد. با توجه به ارتفاع قاب وزنه تعادل کابین در زیر سکوی کف ان و برخورد ان به با کف چاهک و قطعات موجود در آن، عموما قطعات کوچکتر برای این منظور به کار می رود و یا وزنه ها به صورت افقی در داخل قاب سکوی کابین جاسازی می شوند و در پشت کابین قرار دارد.



پس از تکمیل کار قاب لرزه گیر، کف کابین رویاین لرزه گیرها قرار می گیرد/



2 - در این نوع از کابین تمام قطعات از جمله دیوارهای اتاق کابین و ورودی های آن از یوک توسط لرزه گیرها جدا شده و ایزوله می شوند.



3 - کلیه مراحل اجرایی بعدی همانند بخش قبلی است. در مرحله نصب کف کابین و محکم کردن آن به یوک ابتدا تنظیم آن در محل نصب روی یوک صورت گیرد و سپس میله های بادبند و مهار کننده نصب می شوند. در این مرحله باید دقت شود که بادبندها یوک پایین را در محل نصب تحت فشار قرار نده و کج نکندد.

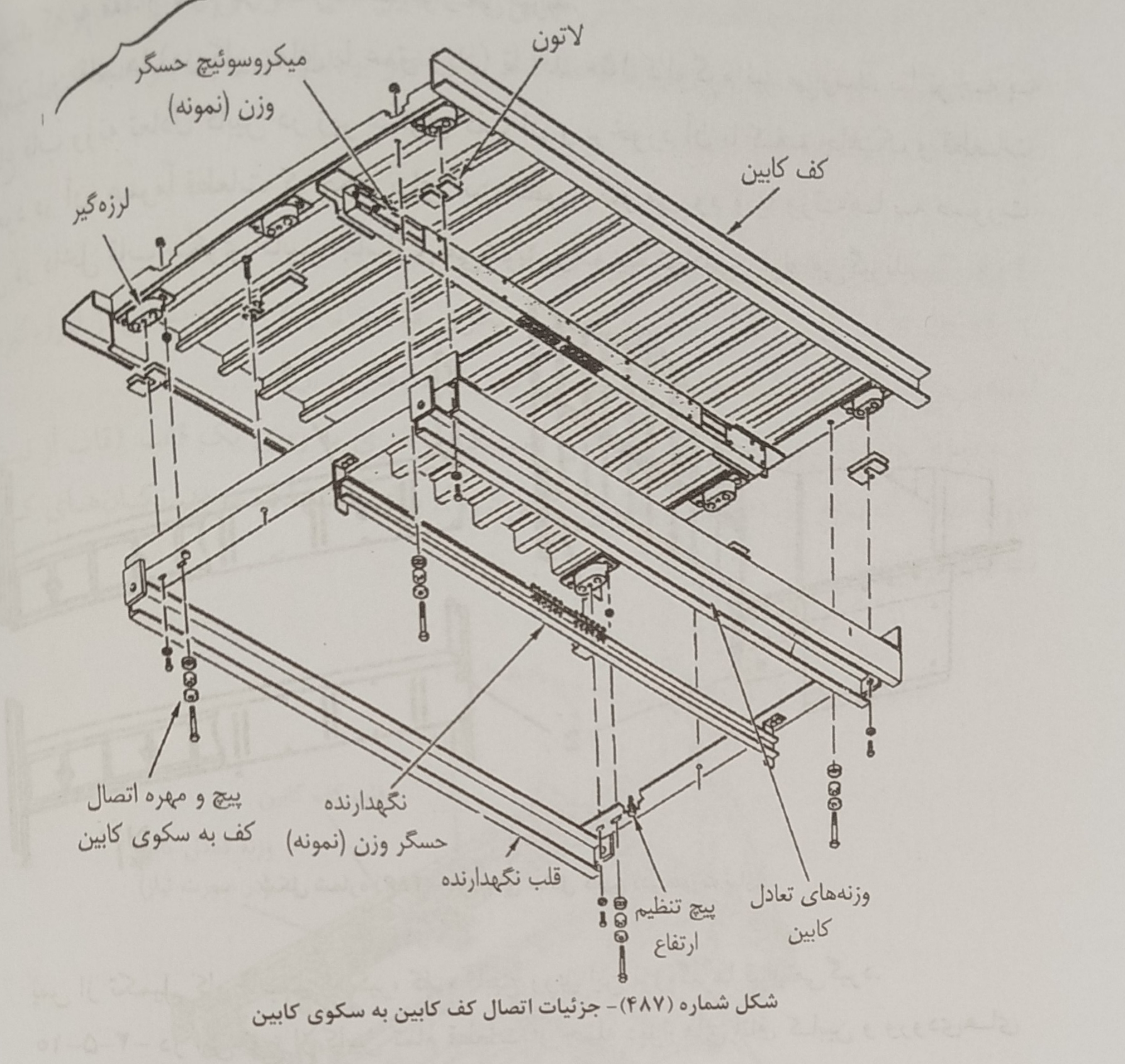

4 - همانطوری که ذکر شد، قاب لرزه گیرها روی یوک پایین کابین قرار می گیرند و کف کابین روی این مجموعه مینشیند و سپس مجموعه قطعات کف سازی که شامل تخته های چوبی هستند روی صفحه کف سازی که از روق فلزی است قرار می گیرند. در صورت نیاز با لاتون برای تراز کردن بین قطعات لرزه گیرها و سکوی کف کابین مورد استفاده قرار می گیرند تا کف کابین تراز شود.

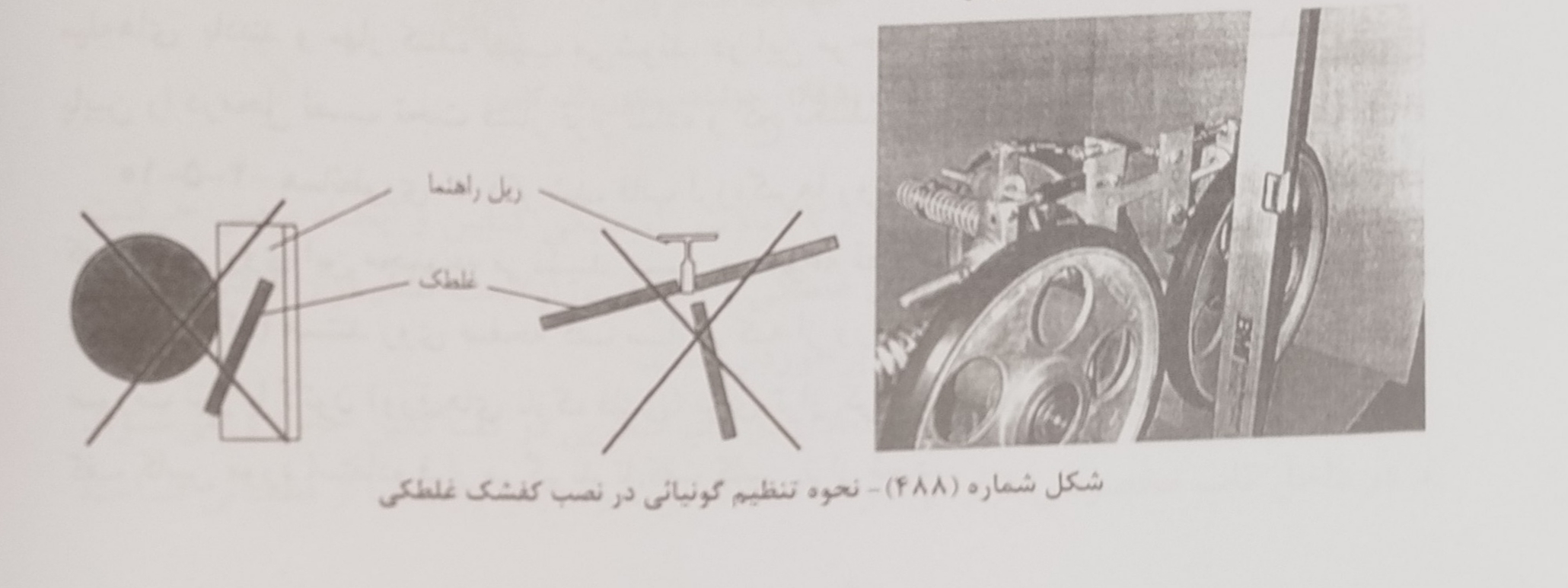

5 - در صورت استفاده از کفشک های غلطکی، گونیای دقیق ستون های عمودی با یوک پایین و چرخ های کفشک با ریل ها اهمیت زیادی دارد و این موضوع در کاهش زمان تنظیم کفشک ها با ریل موثر است.



6 - برای جلوگیری از ورود گرد و خاک و آشغال به فضای ما بین یوک پایین و کف کابین، این فاصله باید با نوار پوشیده و با تخته موقتا پر شود. چنین آشغالهایی ایجاد صدا کرده و باعث عدم کارایی در امر کاهش صدا خواهد شد.



7 - فاصله هوایی بین آستانه درب طبقه و کابین همانند بخشقبلی کنترل شده و در صورت نیاز اصلاح شود.
