نصب درب طبقه آسانسور

نصب درب طبقه

1. نصب درب لولایی :

پخش و حمل درب ها به طبقات باید با دقت انجام شود به طوری که ضربه نخورده و تاب برندارند. عموما برای قرار دادن چارچوب درب لولایی و محل نشیمن آنها در کف طبقات نبشی نمره 5 به کار گرفته می شود. در اجرا برای درب های سنگین تر متناسب با وزن آنها  از نبشی قوی تر یا از پروفیل ناودانی استفاده می شود.



- ابتدا درب را روی نبشی قرار دهید و بعد از استقرار آن فواصل آن را با ریل های کابین و همچنین سیم شاقول هایی که در دو سمت از سقف در فاصله حدودا 2/5 سانتی متر از لبه درب (چارچوب) آویزان هستند کنترل کنید.



پس از اطمینان از شاقول بودن چارچوب درب آن را توسط عملیات جوشکاری  (نقطه جوش) به نبشی جوش دهید. ( لنگه درب در این موقع باز باشد).



تعدادی از نصابان، با انداختن سیم شاقول در داخل چارچوب با ریسمان کوتاه ان را کنترل کرده و در همین حین نبشی بالایی را نیز به همراه شاقول کردن درب در محل خود محکم می کنند.



- برای کنترل بیشتر می توان فواصل چارچوب را در دو جهت بالا و پایین با ریل ها اندازه گیری کرده و ضمنا پس از جوشکاری قاب چارچوب را به صورت ضربدری کنترل و از عدم دویدگی آن مطمئن شد.





- در این مرحله چارچوب درب از کنار به نبشی های بالا و پایین جوش شده و توسط دستک ها به سازه داخل دیوار محکم شود.



- پس از تکمیل کارهای اجرایی ضمن بستن لنگه درب آن را با پوشش مناسبی محافظت کنید.



- قفل درب آسانسور  باید به طور مطمئن درب ورودی را قفل کند، در صورتی که مدار برقی درب باز باشد، درب آسانسور  باز می شود و نیروی ضربه ثقل نباید باعث باز شدن قفل شود، در صورت ورود آب به داخل قفل ها اتصال کوتاه ایجاد نشده و عبور جریان زیاد باعث ایجاد جرقه و جوش خوردن محل اتصال ها می شود.

درب از وسط بازشو دو لته (سانترال)

درب طبقات

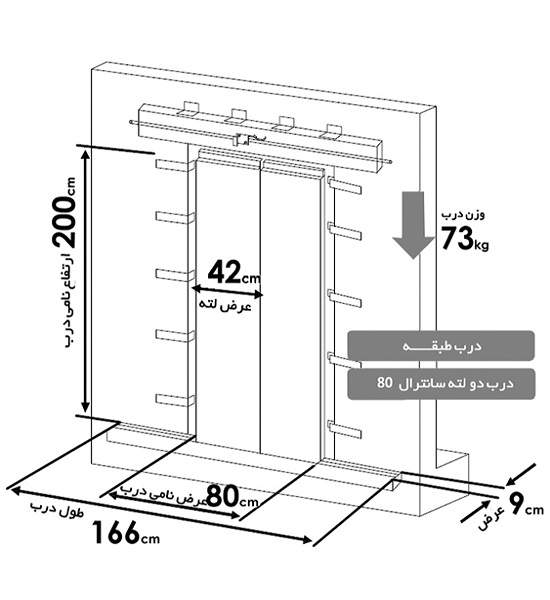

درب از وسط بازشو دو لته (سانترال) :

درهای سانترال (از وسط بازشو دو لته) معمولاً در آسانسورها برای ورود و خروج آسانسور استفاده می‌شوند. این نوع درب‌ها در آسانسورها طراحی شده‌اند تا به صورت مرکزی باز شوند و دو لته (قسمت‌های درب) در سمت چپ و راست باز می‌شوند.

مشخصات اصلی درهای آسانسور سانترال (دو لته):

• نوع بازشو: از وسط باز می‌شود، یعنی دو تکه که در وسط به هم می‌رسند و باز می‌شوند.

کاربرد:

 در آسانسورها، مخصوصاً در ساختمان‌های اداری و مسکونی مدرن.



مزایا:

• ظاهر زیبا و مدرن.
• دسترسی آسان و سریع.
• امنیت و استحکام بالا.
• ابعاد و اندازه: بر اساس نوع آسانسور و سایز درب‌ها متفاوت است (معمولاً 90 تا 120 سانتی‌متر عرض و 200 تا 220 سانتی‌متر ارتفاع).



نکته مهم :

اگر نیاز به نصب یا خرید درهای سانترال دارید، بهتر است با شرکت‌های تخصصی در زمینه آسانسور و درب‌های صنعتی تماس بگیرید تا بر اساس ابعاد و مشخصات ساختمان، مناسب‌ترین درب را پیشنهاد دهند.

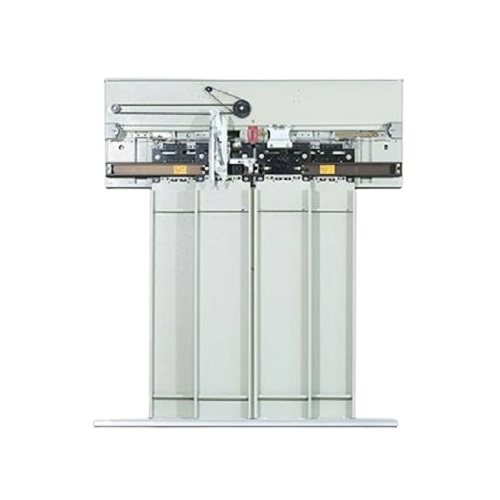

این درب دارای دو لته (پنل) است، یکی از آنها به سمت چپ و دیگری به سمت راست باز می شوند و به دو طرف می لغزند. یکی از لته ها توسط مکانیزمی به درب طبقه متصل است و توسط  آن به حرکت در می آید و دیگری توسط سیم بکسل تک رشته بکار رفته در سر درب طبقه در جهت نخالف و بار سرعای یکسان به حرکا در می آید. این درب ها فضای وسیعی برای ورود و خروج مسافران در کابین ایجاد می کنند. ضمن اینکه زمان کمتری نیز در توقف های کابین در طبقات صرف می گردد.





درب لولایی آسانسور

درب لولایی :

این نوع درب ها بیشتر در ساختمانی مسکونی با تردد کم مسافرین آسانسور و در آسانسورهای باربر مورد استفاده قرار می گیرند.

درب های لولایی به عرض 70 تا 110 سانتی متر و با ارتفاع 180 تا 225 سانتی متر از نوع تکه لنگه و از عرض 110 تا 200 سانتی متر نیز از نوع دو لنگه مورد استفاده قرار می گیرند. کلیه این مدل ها دارای دو نوع چپ و راست بازشو هستند.



عموما تولیدکنندگان محصولات خود را به صورت یک مجموعه کامل عرضه می کنند و این مجموعه پس از حمل به محل، نصب می گردد. در بعضی از موارد برای جلوگیری از صدمه دیدن لنگه درب، آنرا پس از نصب چارچ.ب درب و در انتهای کار نصب می کنند.



یکی از حوادث و سقوط ساکنین به داخل چاه، باز شدن درب لولایی طبقه به هنگامی است که کابین در طراز طبقه نبود و در حال حرکت است. قفل درب آسانسور باید به صورت مطمئن درب ورودی را قفل کند و در صورت باز بودن ان مدار الکتریکی آسانسور قطع شود. دقت شود غلطک قفل لولایی به هنگام اجرا همراستا با کمان درب روی کابین یا درب کشویی  باشد و با تحریک آن توسط اهرم کمان درب و جابجایی ان به راحتی زبانه قفل (حداقل 7mm) داخل روزنه روی لنگ درب جابجا شود.





درب طبقه آسانسور

درب طبقه :

امروزه درب ها نسبت به وضعیت ابتدایی و ناقص گذشته خود توسعه پیدا کرده و پیشرفت نموده اند. در گذشته درب چاه آسانسور فاقد هرگونه محافظ بود. این موضوع باعث بروز حوادث جانی برای مسافرین می گردید. امروزه مطابق با استانداردهای ملی ایمنی کلیه آسانسورها ملزم به کارگیری درب ورودی به چاه در طبقه در همه توقف ها هستند به طوری که ابعاد آن باید کاملا عرض وارتفاع ورودی کابین را پوشش دهد.



بر اساس استاندارد، عملکرد درب آسانسور و تجهیزاتی که بر روی آن نصب می گردند از اهمیت بسزایی برخوردار است که ضمن رعایت اصول ایمنی باید کارایی خوبی نیز داشته باشند.



لته های درب طبقات عموما از ورق فولادی است . روی درب میتواند از بازشوی شیشه ای جهت روئت کابین توسط مسافر بکار گرفته شود یا حتی می تواند کاملا شیشه ای باشد که باید حتما با مشخصات فنی موجود در استداندارد مطابقت داشته باشد. بیشترین نوع درب مورد استفاده از آسانسورهای مسافربر از نوع کشویی افقی و لولایی است. درب لولایی نیز توسط نیروی دست باز شده ولیکن با نیروی فنر که در ان تعبیه شده است بسته می شود.



برای جلوگیری از ضربه شدید لنگه درب به چارجوب آن از دیکتاتور استفاده می گرددو در فضایی که امکان نصب دیکتاتور و تعویض آن نباشد می توان از آرام بند درب استفاده کرد.



درب های کشویی با درب کابین هماهنگی کامل را دارند و به صورت کاملا خودکار با نیروی محرکه سردرب کابین کار می کنند.

درب لولایی در مواردی و با شرایطی خاص در اماکن خصوصی نیز استفاده می گردد. البته در بعضی از ساختمان های عمومی نیز در عمل این نوع درب مورد استفاده قرار می گیرد که از نظر ایمنی کاربران بهره برداری از آن مناسب نیست.



امروزه در ایران ترکیب درب کشویی (درب کابین) و لولایی (درب طبقه) در آسانسور ساختمان های مسکونی بیشترین استفاده را دارد ( اصطلاحا آسانسور با درب نیمه اتوماتیک) لیکن از عملکرد مطلوبی برخوردار نیست.



درب از وسط بازشو (سانترال) به دلیل سرعت زیاد در باز و بسته شدن و تخلیه مسافران به طبقات و بلعکس سوار شدن آنان در کابین و نیز طرح نما و ظاهر زیبای آن بیشترین طرفدار را در بین معمارانو طراحان آسانسور دارد.







نوع حرکت لته های درب کشوی آسانسورهای مسافربر افقی است. از بعضی از موارد جمله در آسانسورهای باری به علت نیاز به سطح بازشو مفید درب های گیوتنی (حرکل لته ها عمودی است) بیشترین کاربرد را دارند.



نحوه کار قفل درب لولایی  به گونه ای است که در چارچوب درب جاسازی می شود . به هنگام هم سطح شدن کف کابین با طبقه، با نیروی کمان درب بازکن ، زبانه ی قفل از لته درب خارج شده و مسافر می تواند از داخل یا بیرون توسط نیروی دست آن را باز کند.



نحوه کار درب تمام اتوماتیک آسانسور طوری است که به هنگام  رسیدن کابین به سطح تراز درب طبقه، مکانیزم قفل توسط اهرمی (کلاچ یا کمان در بازکن مکانیکی) که سر درب کابین تعبیه شده است درگیر شده و همزمان با برق دار شدن نیروی محرکه سر درب کابین، درب کابین شروع به حرکت کرده و درب طبقه را که به ان چفت شده است نیز همزمان به همراه خود حرکت داده و درب ها شروع به باز شدن می کنند.



بیشترین نوع درب تمام اتوماتیک که در آسانسورها بکار گرفته می شوند، عبارتند:  از درب از وسط بازشو دو لته  و درب کنار بازشو دولته .
